System uszczelniający do turbin wodnych
Dotychczas, do uszczelniania wałów turbin wodnych stosowano uszczelnienia stykowe, elastomerowe, labiryntowe i segmentowe, które z racji swojej budowy nie zapewniały właściwej szczelności, szczególnie wymaganej w elektrowniach wykorzystujących do napędu turbin wodę pitną, która następnie przetłaczana jest do sieci wodociągowej lub zwracana jest do środowiska.
ANGA skonstruowała kompaktowy zespół uszczelniający do turbin wodnych o małej długości zabudowy, który wykorzystuje powietrze jako gaz barierowy i całkowicie eliminuje wycieki środków smarnych do wody pitnej. Zespół uszczelniający zaopatrzony jest w bezstykowe uszczelnienie czołowe, w którym zastosowano na pierścieniach ślizgowych struktury powierzchniowe, wywołujące efekt gazodynamiczny.
Zaletą zespołu jest to, że jest to uszczelnienie kompaktowe o zwartej konstrukcji, które może być stosowane bez uszczelnienia mokrego i które umożliwia jego montaż w ograniczonej przestrzeni, co jest szczególnie istotne w przypadku małych turbin wodnych.
Mimo małej długości zabudowy zespół uszczelnienia został wyposażony w pomocnicze uszczelnienie stykowe oraz uszczelnienie wargowe, zabezpieczające uszczelnienie główne przed zanieczyszczeniami występującymi w wodzie (piaskiem, żwirem, częściami roślin, śmieciami), co korzystnie wpływa na wydłużenie trwałości zespołu uszczelnienia.

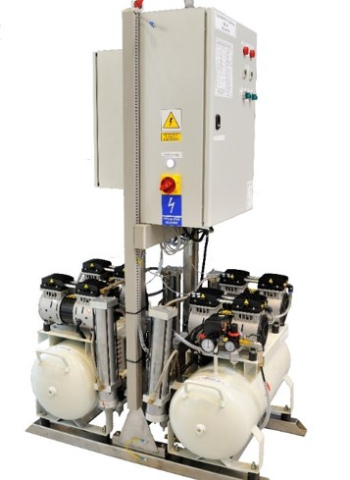

Z zespołem uszczelniającym współpracuje SKZ – system kontrolno-zasilający, który:

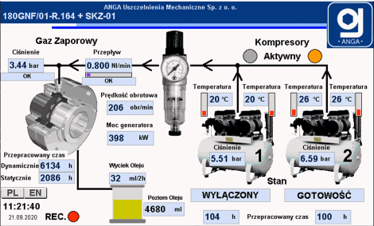

- umożliwia podgląd on-line oraz rejestrację danych parametrów zasilania i pracy systemu uszczelniającego,
- zwiększa niezawodność działania systemu uszczelniającego (redundancja i równoważenie obciążenia źródeł gazu),
- dostarcza spersonalizowane informacje o zdarzeniach, które są przesyłane na urządzenia mobilne (e-mail, SMS),
- nie wymaga systemu nadrzędnego,
- zapewnia automatyczne sterowanie wg ustalonych reguł,
- posiada elementy predykcyjnego ostrzegania,
- pozwala na pełną elastyczność – możliwość dostosowania funkcjonalności systemu do oczekiwań odbiorcy.

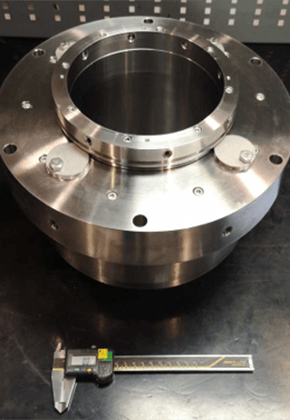

Pierwsze wdrożenie takiego systemu uszczelniającego, obejmującego zespół uszczelniający 180GNF i SKZ odbyło się we współpracy z firmą GAJEK ENGINEERING z Gdańska, na turbinie Kaplana zainstalowanej w Elektrowni Wodnej Piątkowice, pracującej na Nysie Kłodzkiej.
